La fonction principale d’un embrayage est de faire la liaison entre le moteur et la boîte de vitesses, tout en permettant de couper cette liaison temporairement pour faciliter certains aspects de la conduite. Voici ses rôles détaillés :

Transmettre la puissance du moteur à la roue arrière : l’embrayage relie le moteur à la transmission. Quand il est engagé (levier relâché), la rotation du moteur est transmise à la roue via la boîte de vitesses et la chaîne ou la courroie.

Permettre de changer de vitesse en douceur : en débrayant (levier serré), on interrompt temporairement le lien moteur/boîte pour changer de rapport sans forcer ni abîmer les engrenages.

Démarrer et s’arrêter sans caler : au démarrage, l’embrayage permet de faire patiner doucement les disques pour transmettre progressivement la puissance et éviter que le moteur cale.

Protéger la transmission : lors de montées en régime brutales ou rétrogradages agressifs, certains embrayages (à glissement limité) évitent le blocage de la roue arrière en absorbant une partie du choc.

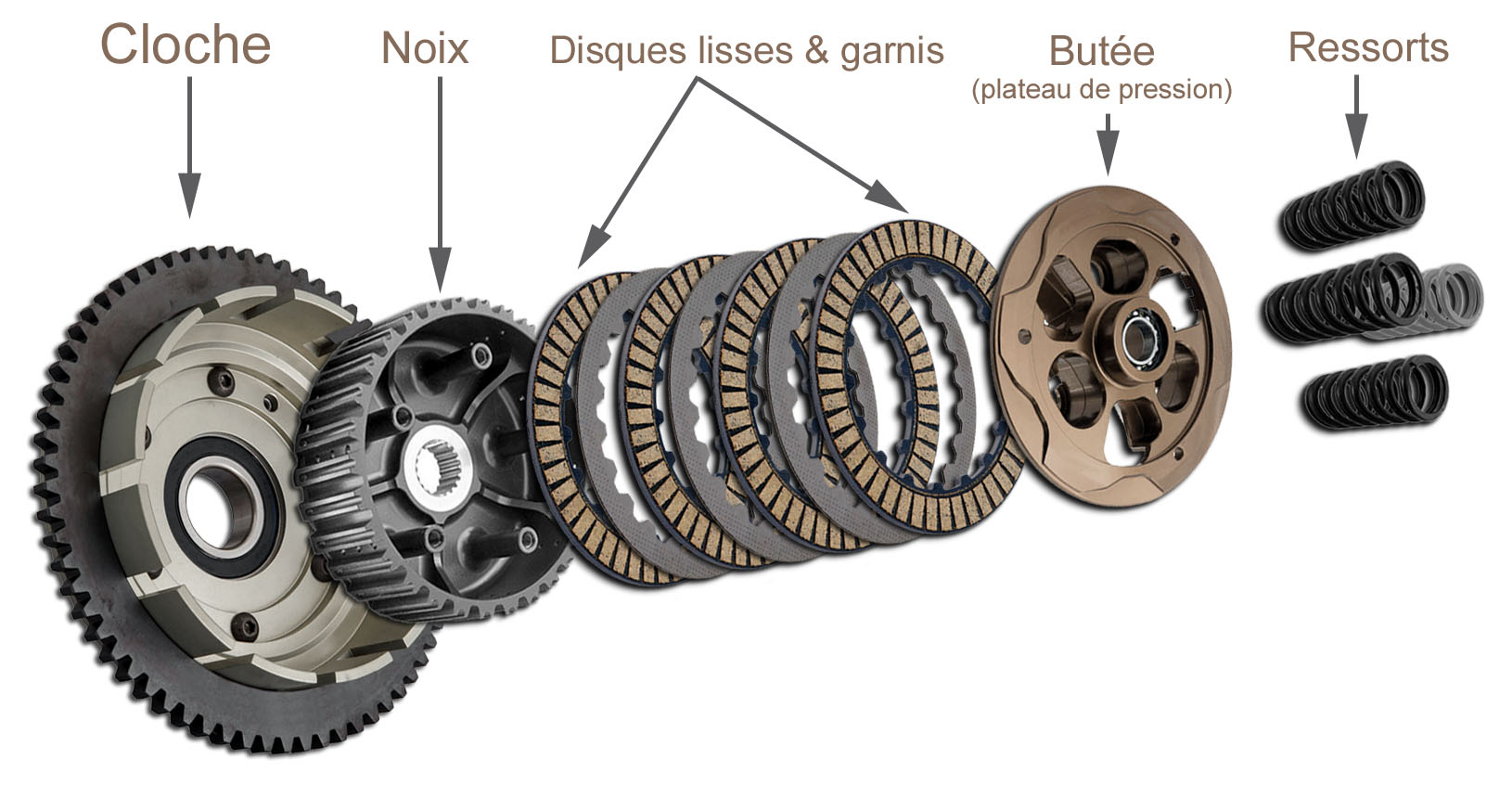

Structure globale d'un embrayage moto multi-disque à bain d'huile :

La cloche d'embrayage : pièce cylindrique dentée, la cloche contient les disques garnis et les disques lisses. Elle est entraînée directement par le moteur, via le pignon primaire. Son rôle et de transmettre la rotation moteur au reste de l’embrayage, qui la transmet lui-même à la boîte de vitesses (via la noix d’embrayage). Plus précisément :

1. Les disques de friction (garnis) sont emboîtés dans les encoches intérieures de la cloche.
2. Les disques tournent en même temps que la cloche.
3. La cloche est entraînée par le vilebrequin via un engrenage primaire.
4. La cloche tourne en continu dès que le moteur est en marche.
5. Quand l’embrayage est relâché, les disques sont serrés ensemble.
6. La puissance passe de la cloche → disques de friction → disques lisses → noix → boîte de vitesses → roue arrière.
7. Quand on actionne l'embrayage, le plateau de pression libère la pression. Les disques glissent alors les uns sur les autres : la cloche continue de tourner, mais la boîte est désolidarisée de celle-ci.

La noix d'embrayage : partie intérieure du système d’embrayage, eo logée dans la cloche d'embrayage, elle est fixée à l’arbre primaire de la boîte de vitesses. La noix reçoit les disques lisses & garnis. Elle tourne uniquement quand l’embrayage est relâché. Détails :

1. Les disques lisses s’insèrent dans des rainures de la noix.
2. Ils tournent avec la noix, donc avec l’arbre de la boîte.
3. Quand les disques garnis et lisses sont compressés ensemble (embrayage relâché), le couple moteur passe de la cloche → disques → noix → boîte de vitesses.
4. Quand le levier d’embrayage est actionné, le plateau de pression s’éloigne et les disques se désolidarisent. La cloche peut ainsi tourner sans entraîner la noix.

Les disques lisses et les disques garnis : ils sont les éléments centraux d'un embrayage multidisque à bain d’huile. Ils fonctionnent ensemble pour transmettre ou interrompre la transmission de la puissance moteur vers la boîte de vitesses. Les disques sont alternés : garni/lisse/garni/lisse...

Disques garnis :

1. Disques recouverts d’un matériau de friction (en liège, kevlar, composite, ou carbone).
2. Leur surface rugueuse permet une forte adhérence.
3. Ils sont montés dans la cloche d’embrayage.
4. Ils disposent de dents ou ergots sur l'extérieur qui s'engagent dans la cloche.
5. Ils tournent avec la cloche, donc avec le vilebrequin.
6. Ils adhèrent aux disques lisses quand on relâche l’embrayage et transmettent ainsi la puissance moteur.
7. Plus il y a de disques, plus l’embrayage peut supporter de couple.

Disques lisses :

1. Disques métalliques sans garniture.
2. Surface lisse et résistante à l’échauffement.
3. Ils disposent de dents ou ergots sur l'intérieur qui s’engagent dans la noix d’embrayage.
4. Ils tournent avec la noix, donc avec la boîte de vitesses.
5. Quand les disques sont comprimés (embrayage enclenché), ils reçoivent la friction des disques garnis.

La butée (plateau de pression) : élément mécanique crucial de l’embrayage moto, il fait partie du système qui presse les disques d’embrayage entre eux, permettant de transmettre la puissance du moteur à la boîte de vitesses.

Le plateau de pression est une pièce métallique circulaire qui :

1. Appuie sur les disques d’embrayage (lisses et garnis) pour les comprimer ensemble.
2. Est maintenu en position par des ressorts (généralement 4 à 6 petits ressorts hélicoïdaux).
3. Se déplace en avant ou en arrière lorsqu’on actionne le levier d’embrayage.

Les ressorts : Les ressorts d’embrayage sont des éléments mécaniques qui assurent la pression nécessaire pour que l’embrayage fonctionne correctement. Ils maintiennent les disques d’embrayage serrés entre eux tant que le levier d’embrayage est relâché.
